Ayo Calvo, Felicísimo.
Centro Nacional de Verificación de MaquinariaInstituto Nacional de Seguridad e Higiene en el TrabajoC/ La Dinamita s/n.48903Cruces-Baracaldo (Vizcaya). España+34 944 99 02 11/ fayocalv@meyss.esJuan y Seva Guevara, Begoña
Centro Nacional de Verificación de Maquinaria
Instituto Nacional de Seguridad e Higiene en el TrabajoC/ La Dinamita s/n.48903Cruces-Baracaldo (Vizcaya). España+34 944 99 02 11 / begojuanyseva@meyss.es
ABSTRACT
El Real Decreto 1311/2005 de 4 de noviembre sobre la salud y la seguridad de los trabajadores contra los riesgos derivados o que puedan derivarse de la exposición a vibraciones mecánicas establece la obligación de evaluar las vibraciones en los puestos de trabajo.
En su artículo 4 “Determinación y evaluación de los riesgos” dice que para evaluar el nivel de exposición a la vibración mecánica, podrá recurrirse a la observación de los métodos de trabajo concretos y remitirse a la información apropiada sobre la magnitud probable de la vibración del equipo.
Así por tanto el Real Decreto permite la evaluación por estimación, basándonos en informaciones procedentes de fuentes apropiadas, como una base de datos.
El objetivo de este trabajo es presentar una herramienta práctica para evaluar por estimación el riesgo por vibraciones mecánicas basándonos en la base que el INSHT y Órganos Técnicos de las CC. AA. han desarrollado recientemente y que figura en su página web.
Palabras clave: Evaluación/Higiene/Agentes físicos/Vibraciones
INTRODUCCIÓN
La Directiva 2002/44/CE del Parlamento Europeo y del Consejo de 25 de junio de 2002 sobre las disposiciones mínimas de seguridad y de salud relativas a la exposición de los trabajadores a los riesgos derivados de los agentes físicos (vibraciones) obligaba a la transposición de la misma a los Estados miembros antes del 6 de julio de 2010. Por esta razón se desarrolló el Real Decreto 1311/2005 de 4 de noviembre y su modificación posterior Real Decreto 330/2009 de 13 de marzo.
En el artículo 4 del R.D. 1311 sobre la “Determinación y evaluación de los riesgos” en su punto 1 indica que “el empresario deberá realizar una evaluación y, en caso necesario, la medición de los niveles de vibraciones mecánicas a que estén expuestos los trabajadores…” y en su punto 2 que “para evaluar el nivel de exposición a la vibración mecánica, podrá recurrirse a la observación de los métodos de trabajo concretos y remitirse a la información apropiada sobre la magnitud probable de la vibración del equipo o del tipo de equipo utilizado en las condiciones concretas de utilización…..”
Dentro de lo que se considera “información apropiada” están las bases de datos de vibraciones, pero en la fecha de publicación del Real Decreto, no existía ninguna base a nivel nacional e internacionalmente las pocas existentes, se limitaban en su mayoría a una recopilación de los valores de emisión que figuran en los manuales de instrucciones de las maquinas.
Por esta razón el INSHT a través del Centro Nacional de Verificación de Maquinaria ha desarrollado una base de datos de vibraciones con valores de exposición medidos en situaciones reales de trabajo.
Así por tanto el Real Decreto obliga a los empresarios a realizar una evaluación del riesgo por vibraciones mecánicas a que estén o puedan estar expuestos los trabajadores en sus puestos de trabajo y para ello indica dos métodos, uno de estimación y otro de medición.
OBJETIVO Y CAMPO DE APLICACIÓN
La medición de los niveles de vibración requiere la utilización de una instrumentación compleja y específica, los ensayos deben realizarse según lo indicado en la normativa utilizable en cada caso y además deben ser realizados por técnicos especialistas con la formación requerida en el Reglamento de Servicios de Prevención tal y como indica el propio Real Decreto.
Esta complejidad en la realización de las medidas hace que las mismas tengan un coste elevado y en ocasiones no se realice la evaluación del riesgo por vibraciones en los puestos de trabajo.
El objetivo de este trabajo es presentar una herramienta preventiva para la evaluación por estimación de las vibraciones que simplifica y facilita en muchos casos dicha evaluación, mediante el uso de la base de datos desarrollada por el INSHT.
Este método es aplicable en aquellos casos en los que la situación de trabajo es similar a los registrados en la base en los puntos indicados en la metodología.
METODOLOGÍA
Para la realización de una evaluación por estimación a partir de los valores que figuran en la base de datos, debemos tener en cuenta los siguientes puntos:
- Definir bien las tareas que contribuyen en mayor medida al nivel de vibraciones en el puesto de trabajo
- Identificar con la mayor precisión posible el equipo de trabajo utilizado (marca, modelo, potencia, útiles, etc.)
- Conocer las condiciones de trabajo y modos de funcionamiento de las tareas y los equipos de trabajo
- Determinación con exactitud del tiempo real de exposición a las vibraciones
Con esta información se accede a la base de datos y si figura en ella un equipo de trabajo, modo de funcionamiento y tareas realizadas similares a nuestro caso se anota el valor de la aceleración indicada y se calcula en base al tiempo de exposición empleado en la tarea a evaluar, el A(8) según lo indicado en el Apéndice 2: Evaluación del riesgo de la Guía de Vibraciones del INSHT.
Como ayuda para el cálculo del A (8) se puede acceder desde la propia base de datos mediante la pulsación de la casilla de “Calculador”, al calculador de vibraciones desarrollado por el INSHT y que figura en su pagina web.
BASE DE DATOS DE VIBRACIONES
Ubicación
La base de datos está ubicada en la portada de la pagina web del INSHT www.insht.esen el apartado de Herramientas de PRL
Pulsamos en este apartado y nos aparece
Pulsamos sobre Bases de datos y nos aparecen las diversas bases de que dispone el INSHT
Seleccionamos Base de datos de vibraciones y entramos en su portada
Utilización y manejo de la base

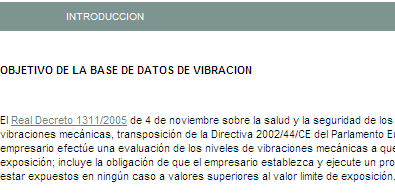

Al pulsar el Acceso a la herramienta se nos presenta en pantalla una Introducción donde se explica el motivo y fundamento legal para su creación, la metodología para su uso, una aclaración sobre el tipo de datos que en ella figuran y un agradecimiento y solicitud de colaboración para la aportación de datos.
Si pulsamos Siguiente a la derecha en el final de la página, aparecen los dos grupos de datos de que dispone la base: Mano-brazo y Cuerpo entero a los que accederemos según sea nuestro caso
Teniendo en cuenta que el manejo de ambos grupos de datos es similar pasaremos a describir solamente uno de ellos p.e. el de Mano-brazo. Si pulsamos sobre el símbolo correspondiente, en nuestro caso la mano, se nos presenta la siguiente pantalla

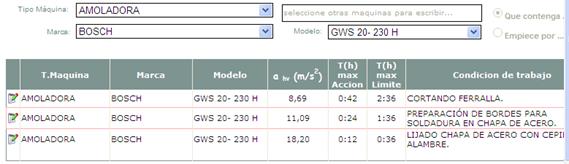

Aquí desplegando y seleccionando el tipo de máquina, la marca y el modelo que nos interesa podemos ver los ensayos registrados en la base p.e. Amoladora Bosch mod. GWS 20-230 H
Como podemos observar, nos aparece una tabla con los diferentes registros que hay de esa máquina en la que se indica los valores de la aceleración medida en diferentes condiciones de trabajo. Si alguna de ellas es similar a nuestra tarea podemos pulsar el símbolo

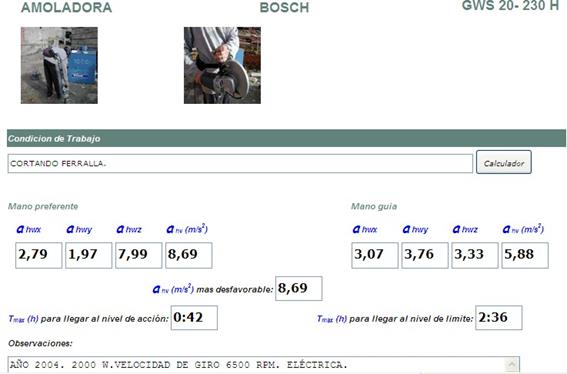

de ese registro y aparecen todos los datos de ese ensayo donde podemos ver entre otros:
- El tipo de maquina, la marca y modelo, así como unas fotos si se disponen
- Los valores de la aceleración para cada mano que denominamos mano preferente y mano guía, entendiéndose como preferente la que soporta principalmente el peso de la máquina y guía la que la dirige para la realización de la tarea. Los niveles de aceleración en cada eje x,y,z, el valor total de la aceleración para cada mano El valor de la aceleración total mas desfavorable a utilizar para el cálculo del A(8)
- El tiempo máximo de utilización sin sobrepasar tanto el nivel de acción como el
valor límite
- Otros datos de interés del ensayo como p.e. la antigüedad del equipo, potencia, velocidad de trabajo, etc. en el apartado de Observaciones.
Si la máquina y las condiciones de trabajo que figuran en este registro son similares a la tarea que queremos evaluar, podemos realizar el cálculo del A(8) a partir de estos datos.

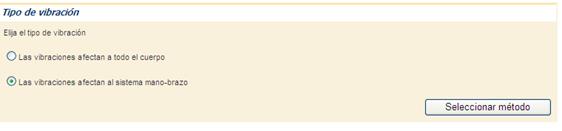

Para ello tomamos nota del valor de la aceleración más desfavorable (en este caso 8,69) y pulsamos el recuadro de Calculador con lo que accedemos directamente al programa de cálculo de A(8) desarrollado por el INSHT y en él seleccionamos el tipo de vibración que vamos a calcular, en nuestro caso sistema mano-brazo

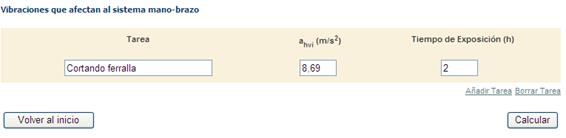

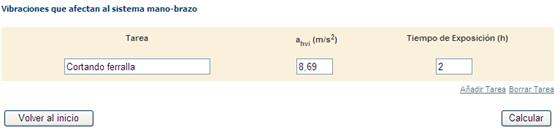

Pulsamos Seleccionar método e introducimos la tarea a evaluar (cortando ferralla), la aceleración (8,69 m/s2) y el tiempo de exposición a esa tarea (p.e. 2 horas)

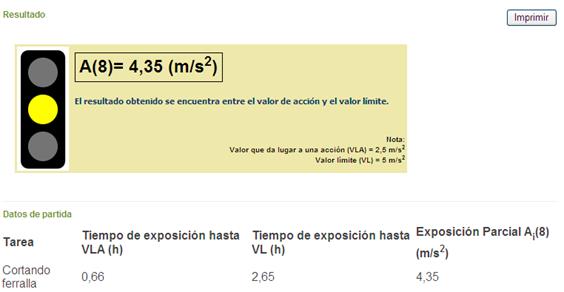

Si esa es la única tarea a evaluar pulsamos Calcular y obtenemos la siguiente pantalla
donde nos indica el A(8), la tarea y el tiempo de exposición máximo para no superar el valor de acción o el valor límite.
Como queda reflejado en nuestro caso, si durante el resto de la jornada laboral no estamos expuestos a ningún otro tipo de vibración, hemos superado el valor de acción por lo que deberemos establecer y ejecutar un programa de medidas técnicas y/o de organización, destinado a reducir al mínimo la exposición a las vibraciones mecánicas y los riesgos que se derivan de ésta tal y como indica el Artículo 5.2 del Real Decreto 1311.
Si por el contrario este operario realizase más tareas con riesgo por vibraciones p.e. lijado de chapa con cepillo de alambre con la misma amoladora, cuya aceleración para esa tarea según la base de datos es de 18,2 m/s2, durante 1 hora, debemos realizar el cálculo de la siguiente forma:

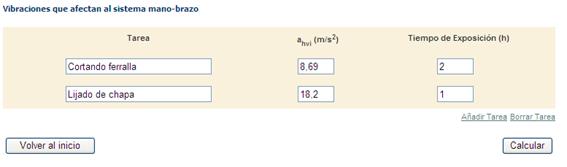

Pulsamos Añadir tarea e introducimos la otra tarea de lijado de chapa

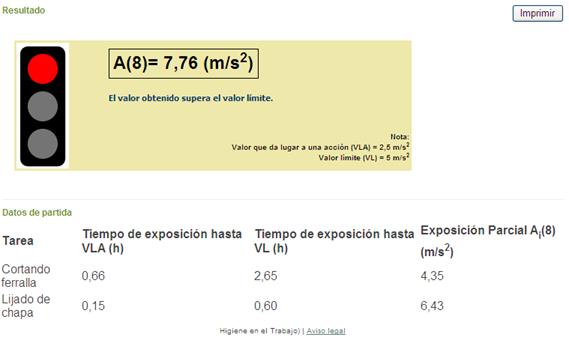

Pulsamos Calcular y ahora el programa nos indica el siguiente resultado
Donde vemos que al realizar otras tareas que también generan vibraciones el operario supera el valor limite lo que nos obliga a aplicar el punto 5.3 del Real Decreto donde se indica que “los trabajadores no deberán estar expuestos en ningún caso a valores superiores al valor limite de exposición. Si, a pesar de las medidas adoptadas por el empresario en aplicación de lo dispuesto en este Real Decreto, se superase el valor límite de exposición, el empresario tomará de inmediato medidas para reducir la exposición a niveles inferiores a dicho valor límite. Así mismo, determinará las causas por las que se ha superado el valor límite de exposición y modificará, en consecuencia, las medidas de protección y prevención, para evitar que se vuelva a sobrepasar”.
Podemos obtener una hoja con los datos aquí indicados mediante la pulsación del recuadro Imprimir que figura en esta pantalla.
CONCLUSIONES
Como vemos el método es rápido y sencillo de aplicar a las diferentes tareas en las que existe riesgo por vibraciones mecánicas. No obstante debemos tener en cuenta las siguientes consideraciones:
- Es fundamental realizar un buen análisis del puesto de trabajo identificando con claridad la maquina utilizada, las tareas realizadas y el tiempo de exposición exacto dedicado a cada una de ellas, esto último especialmente en el caso de vibraciones mano-brazo.
- Debemos de comprobar el grado de similitud de nuestra tarea con la o las reflejadas en la base de datos y valorar la posibilidad de aplicación de estemétodo de estimación.
- En cualquier caso siempre es útil consultar esta base para conocer los niveles de vibración medidos en situaciones y con equipos similares a nuestra tarea antes de realizar mediciones de vibración, ya que nos dará una orientaciónsobre los valores de aceleración esperados.
- Cuando los resultados obtenidos en la evaluación por estimación están claramente por debajo del nivel de acción ó superan el valor límite, podemosconsiderar por realizada la evaluación del puesto de trabajo e iniciar, en el segundo caso, las acciones para la reducción del riesgo por vibraciones.
- Como vemos para la eficacia de este método es fundamental el criterio del higienista ya que debe juzgar puntos importantes como el nivel de similitudentre la tarea y los casos reflejados en la base, el grado de proximidad entre el resultado obtenido y los valores establecidos de acción y limite, el tiempo de exposición exacto a las vibraciones, etc.
AGRADECIMIENTOS
Expresamos nuestro agradecimiento a todas las instituciones tanto estatales como autonómicas, organismos oficiales y privados, entidades, empresas y técnicos que colaboran de manera activa en el desarrollo de esta base de datos aportando sus estudios y animarles a continuar en sus trabajos sobre las vibraciones mecánicas.
Esta colaboración es fundamental para la utilidad de esta base ya que ésta depende directamente del número de casos que podamos disponer en la misma para comparar con la situación real de trabajo que queremos evaluar.
Por esta razón deseamos así mismo solicitar de aquellas instituciones, entidades, empresas y técnicos que realicen estudios sobre vibraciones que se pongan en contacto con el Centro Nacional de Verificación de Maquinaria para realizar un intercambio de experiencias y establecer algún tipo de colaboración.
REFERENCIAS BIBLIOGRÁFICAS
- 1. Directiva 2002/44/CE del Parlamento Europeo y del Consejo sobre las disposiciones mínimas de seguridad y de salud relativas a la exposición de los trabajadores a los riesgos derivados de agentes físicos (vibraciones) de 25 de junio de 2002. D.O.C.E. núm. L177/1319, de 6 de julio de 2002.
- 2. Real Decreto 1311/2005, de 4 de noviembre sobre la protección de la salud y la seguridad de los trabajadores frente a los riesgos derivados o que puedan derivarse de la exposición a vibraciones mecánicas. BOE núm. 265 de 5 de noviembre.
- 3. Real Decreto 330/2009, de 13 de marzo, por el que se modifica el Real Decreto 1311/2005, de 4 de noviembre. BOE núm 73 de 26 de marzo de 2009.
- 4. Guía Técnica para la evaluación y prevención de los riesgos relacionados con las vibraciones. Instituto Nacional de Seguridad e Higiene en el Trabajo.
- 5. Practiletter. Prevención de riesgos laborales. Nº 17 Enero 2011
- 6. Perosh. Parnership for european researchin occupational safety and health.
Newletter nº 5 Junio 20117. Pagina web del Instituto Nacional de Seguridad e Higiene en el Trabajo.
