Una instalación de iluminación debe poder suministrar una calidad de iluminación en aquel local en el que este instalada. Para suministrar una buena calidad de iluminación, la instalación debe proporcionar, entre otros factores, un nivel de iluminación adecuado. Este permitirá a los trabajadores realizar su actividad en unas condiciones de mayor seguridad, puesto que un nivel de iluminación deficiente afecta a la seguridad (posibles atropellos, atrapamientos, etc.) y salud (fatiga visual, dolores de cabeza, etc.) de los trabajadores.
Aunque el diseño de la instalación de iluminación sea correcto e incluso esta proporcione un nivel de iluminación mayor al exigido por la norma, el nivel de iluminación puede situarse, con el tiempo, por debajo del límite normativo. Este hecho se produce a causa de las deficiencias existentes en la instalación de su montaje. El plan de mantenimiento de la instalación marcará las pautas de actuación contra
aquellas depreciaciones que sean recuperables mediante un mantenimiento. La consecuencia de este mantenimiento será la recuperación, casi total, del nivel de iluminación original.
LEGISLACIÓN Y NORMATIVA
A partir de la aparición del Real Decreto 486/1997, de 14 de abril, por el que se establecen las disposiciones mínimas de seguridad y salud en los lugares de trabajo, se comienza a establecer los valores mínimos normativos de nivel de iluminación para zonas de trabajo, tal y como muestra la tabla 1. El Instituto Nacional de Seguridad e Higiene del Trabajo (INSHT) elabora, siguiendo las pautas marcadas por el RD486/1997, la guía técnica para la evaluación y prevención de los riesgos relativos a la utilización de los lugares de trabajo. En esta se fijan los niveles mínimos de iluminancia para cada tipo de actividad. Los valores normativos de la guía técnica derivan de la prenorma europea prEN 12464.
|
Zona o parte del lugar de trabajo |
Nivel mínimo de iluminación (lux) |
|
Zonas donde se ejecuten tareas con: |
|
|
1. Bajas exigencias visuales |
100 |
|
2. Exigencias visuales moderadas |
200 |
|
3. Exigencias visuales altas |
500 |
|
4. Exigencias visuales muy altas |
1000 |
|
Areas o locales de uso ocasional |
50 |
|
Areas o locales de uso habitual |
100 |
|
Vías de circulación de uso ocasional |
25 |
|
Vías de circulación de uso habitual |
50 |
|
(*) El nivel de iluminación de una zona en la que se ejecute una tarea se medirá a la altura donde ésta se realice; en el caso de zonas de uso general a 85 cm. del suelo y en el de las vías de circulación a nivel del suelo. |
|
Tabla 1
La publicación CIE nº97 – 1992:”Maintenance of indoor electric lighting systems” marca una serie de pautas que se pueden utilizar para realizar un plan de mantenimiento en instalaciones de iluminación interior.
PROBLEMÁTICA TÉCNICA
Como se ha mencionado anteriormente, una instalación de iluminación sufre una depreciación de su nivel de iluminación de diseño desde su montaje. Esta depreciación es debida a dos clases de deficiencias: las permanentes y las recuperables. La depreciación del nivel de iluminación esta originada principalmente por las pérdidas recuperables.
Las deficiencias permanentes son causas de depreciación del nivel de iluminación que no pueden ser recuperadas mediante técnicas de mantenimiento. Deficiencias permanentes serían aquellas afectadas por factores como el voltaje y frecuencia de la red, la temperatura o el balasto.
Las pérdidas debidas a deficiencias recuperables son aquellas que se pueden recuperar y controlar mediante la realización de un mantenimiento normal y periódico. Estas
pérdidas son debidas principalmente a la acumulación de suciedad y polvo en lámparas, luminarias y superficies del local. En el caso de lámparas, la depreciación puede estar originada, también, por el envejecimiento y fallo de las lámparas.

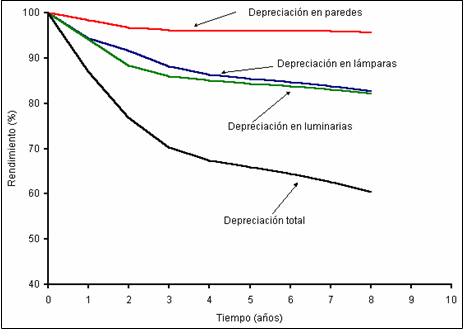

La figura 1 muestra las curvas de depreciación de los factores recuperables y la curva de depreciación total del nivel de iluminación de la instalación. La curva de depreciación total es la suma de las curvas de depreciación de lámparas, luminarias y superficies del local.
Figura 1
PLAN DE MANTENIMIENTO
El plan de mantenimiento actúa sobre aquellas depreciaciones recuperables, es decir, depreciaciones del flujo luminoso aportado por lámparas, luminarias y superficies del local. El plan de mantenimiento planifica una serie de intervalos regulares de actuación para cada una de las depreciaciones citadas, en concreto, limpieza o recambio de las lámparas, limpieza de las luminarias y limpieza y/o pintado de las superficies del local.
En el caso de las lámparas, se puede optar por realizar un recambio de las lámparas o una limpieza de las mismas. La decisión de una opción u otra dependerá de criterios técnicos relacionados con la vida útil de las lámparas. La vida útil de las lámparas es el tiempo en el que la depreciación luminosa que padece la lámpara sitúa el flujo luminoso emitido por la misma, en el 80% del flujo total de la lámpara.
En el caso de optar por un recambio de las lámparas, se puede realizar este mediante un cambio individual o un cambio de grupo. Teniendo en cuenta la vida media de las lámparas y los costes económicos de cada una de las opciones se escoge la forma de cambio más apropiada.
Los valores de depreciación en las luminarias están estandarizados en guías técnicas
como el informe CIE nº97 – 1992. Estos valores dependerán de la categoría en el que se enmarque la luminaria de la instalación. En la tabla 2 se aprecia la clasificación de categorías de luminarias propuestas por la CIE.
|
Categoría |
Descripción |
|
A |
Lámpara al descubierto |
|
B |
Reflector superior abierto (ventilada autolimpiable) |
|
C |
Reflector superior cerrado (sin ventilar) |
|
D |
Incluido IP2X |
|
E |
Impenetrable al polvo IP5X |
|
F |
Luz indirecta |
Tabla 2
Como en el caso de las luminarias, la depreciación en las superficies del local esta estandarizada en informes técnicos y depende de la categoría ambiental del local, es decir, limpio, normal o sucio.

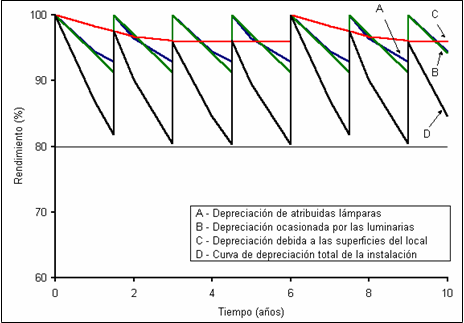

En la figura 3 se muestra como varia la depreciación luminosa de la instalación de la figura 1 mediante un plan de mantenimiento.
Figura 2
 |
|
El plan de mantenimiento de la figura 2, propone realizar un recambio de lámparas y una limpieza de las luminarias cada 1’5 años y un pintado de las paredes cada 6 años. Este plan de mantenimiento permite que la iluminación no baje por debajo del 80% de poder luminico de diseño. No obstante, este plan de mantenimiento no es la única solución puesto que pueden existir numerosos planes de mantenimiento dependiendo de los criterios técnicos empleados para su elaboración. |
CONCLUSIONES
Es necesario realizar un estudio de la instalación de iluminación para poder determinar que actuación es necesaria. Si el potencial de diseño de la instalación es más bajo que el necesario, se deberá proceder a instalar un mayor número de elementos emisores de luz. En el caso que el diseño de la instalación permite suministras un nivel de iluminación mayor que el exigido, se optará por realizar un seguimiento de la instalación mediante un plan de mantenimiento. Las ventajas obtenidas son:
- Prevención de riesgos en la salud y seguridad que pudieran derivarse de una iluminación inadecuada.
- Cumplir legislativamente con los niveles mínimos requeridos, además de garantizar un mejor confort visual.
- Funcionamiento optimo de la instalación de iluminación.
- Ahorro económico y energético.
